LABELING di Mapinfo

LABELING

Label With : List column yang mau kita tampilkan di map

Expresion  : Query untuk mengkostumize nama label yang ingin kita tampilkan. misalkan kita ingin menampilkan label yang menggabungkan antara coumb “CAD_POLYGON_ID” dengan “CAD_PID”

Allow abbreviated labels : untuk menggunakan singkatan ekspresi Field/coumn alternatif untuk label yang tidak bisa tampilkan, karena mereka tumpang tindih(overlapping) dengan label lain atau tidak panjang karater yang ditampilkan tidak muat di dalam area polygon objek tersebut

Styles : Menentukan format font yang ingin kita gunakan. Misal “arial”, “calibri”, “times new roman” dll

Size : Menentukan besar font yang ingin kita gunakan

Color : Menentukan warna font yang ingin kita gunakan

Tranlucency : Menentukan tingkat tranlucency font (transparat atau tidak)

gambaran bentuk Label Lines :

Labeling Rules

Label Placement: tempat kita menentukan dimana posisi label dan objeck kita letakan. berikut perbandingan posisi antara label dan objeck.

Penjelasan gambar: kotak warna merah adalah label sedangkan persegi warna biru adalah object.

Ofset : jarak jeda antara  Label dan Objeck

Label Fit and Density

Discard Label : bila ada label yang posisinya overlap maka salah satunya tidak di tampilkan

Try Other Positions : bila ada label yang posisinya overlap maka salah satunya di ubah lokasi label tersebut agar tidak overlap

Discard Label : Walaupun ada 2 label atau lebih yang overlap kedua-duanya tetap di tampilkan

perbedaan Duplicate text:

Allow Duplicate text: Bila dalam satu layar terdapat nama yang sama, kedua nama tersebut tetap di munculkan

Dissallow Duplicate text: Bila dalam satu layar terdapat nama yang sama, salah satunya tidak di munculkan

perbedaan Label Partial Objects:

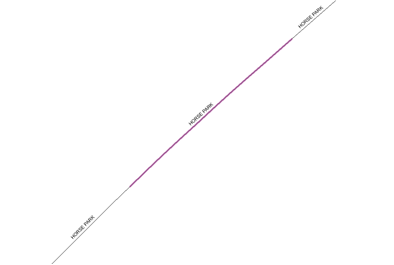

Allow Label Partial Objects : Bila sebuah line terdiri dari lebih dari 1 segment dengan nama yang sama (diplicatre label harus allow) maka ketiga nama tersebut di tampilkan.

Disallow Label Partial Objects : Bila sebuah line terdiri dari lebih dari 1 segment dengan nama yang sama (diplicatre label harus allow) maka hanya 1 nama yang di tampilkan walaupun duplicate label telah di aktifkan. Hal ini karena ketiga segment tersebut masih di anggap satu kesatuan.
